Odak Baskılı Devre Hakkında

1983 yılından beri farklı sektörlerdeki yerli ve yabancı 1000'i aşkın firmaya hizmet veren firmamız, 1997 yılından beri Hadımköy'deki fabrikamızda üretimini sürdürmektedir. 4000 m2 kapalı alanda 10'u mühendis, 30'u tekniker, 150 kişilik uzman kadromuz, yüksek kalite, doğru hizmet ve uygun fiyat kriterleri doğrultusunda çalışmalarını sürdürmektedir. Tek yüzlü, çift yüzlü delik içi kaplamalı ve çok katlı devreleri, XPC, FR1, FR2, CEM1, CEM3, FR4 ve Alüminyum baz malzemeleri kullanarak, isteğe bağlı olarak farklı plaka ve bakır kalınlıklarında pcb üretmekteyiz. 2003 yılında aldığımız ISO 9001 .2000 kalite belgemiz, UL belgemiz ve ROHS standartlarına uygun üretimimizle uzun yıllar sektöre en iyi hizmeti vermeyi hedeflemekteyiz.

Ürünlerimiz

Tek yüzlü, çift yüzlü delik içi kaplamalı, çok katlı devreler (Printed Circuit Boards)

Pcb Üretiminde kullandığımız baz malzemeler

XPC, FR1, FR2, CEM1, CEM3, FR4 ve Alüminyum

Odak Bülten | Bizden Haberler

Acil PCB ihtiyacınız mı var?

İhtiyacınızın aciliyetine göre sizlere sunduğumuz 1,2,4 veya 7 günlük üretim seçeneklerinden birini seçerek acil PCB ihtiyacınızı zamanında tedarik edebilirsiniz.

2010 yılına yeni makine yatırımlarıyla başladık...

Ocak 2010'da alınan Schmoll marka freze makinesi ve Schmid marka soldermask developer ile yatırımlarımızı sürdürüyoruz. Ayrıca 2010 yılı içerisinde devreye girecek olan yeni Flying probe tester ile hızlı üretimlerdeki test kapasitemiz artacaktır.

Pcb Üretim Aşamaları

İş Hazırlık - CAD/CAM

Sipariş gerberleri deneyimli teknik personel tarafından GENESIS 2000 programında incelenerek gerekli üretim dataları ve sipariş formları hazırlanır.

Lazer Plotter

Siparişe ait filmler Crescent40 ve Crescent 30 makinelerinde çizilip kontrol edilir.

Plaka Kesimi

Üretim plaka kesimleri otomatik testere ve giyotin makineleriyle hassas olarak yapılır.

Multilater

Çok katlı üretimler için hazırlanan iç katmanlar önce sıcak pres yapılarak birleştirilir ve referans delikleri X-ray CNC makinesiyle delinir.

CNC Kontrollü Delme Kesme

Pcb'lerin delme ve kesme işlemleri laser kontrollü CNC makineleriyle yapılır.

Serigrafik İşlemler

Aşındırma baskı, UV lehim maske, karbon ve peelable gibi baskılar serigrafi yöntemi kullanılarak uygulanır.

Optik Kontrollü Delme

Pcblerin referans delikli tam otomatik optik kontrollü delme makineleriyle yapılır.

Delikiçi Kaplama

Çift yüzlü ve çok katlı pcblerin delik içi kaplamalarının ardından aşındırma işlemi yapılarak lehim maske uygulamasına hazır hale getirilir.

Fotoğrafik işlemler

Çift yüzlü ve çok katlı pcblerin desenleri kuru film kullanılarak pozlama tekniğiyle oluşturulur.

Fotoğrafik Lehim Maske

Pcblerin lehim maskeleri ışığa duyarlı lehim maske boyası kullanılarak pozlama tekniğiyle uygulanır.

Yüzey İşlemleri

Müşteri isteğine göre 63/37 (kurşunlu lehim), Lead-free HASL, OSP, Ni/Au, daldırma kalay ve daldırma gümüş seçeneklerinden biri uygulanır.

Preshane | Kalıphane

Sipariş gerberi kullanılarak pcblerin delme ve kesme kalıpları üretilir.

Elektriksel Test

Pcbler son kontrol öncesi elektriksel teste tabi tutulur.

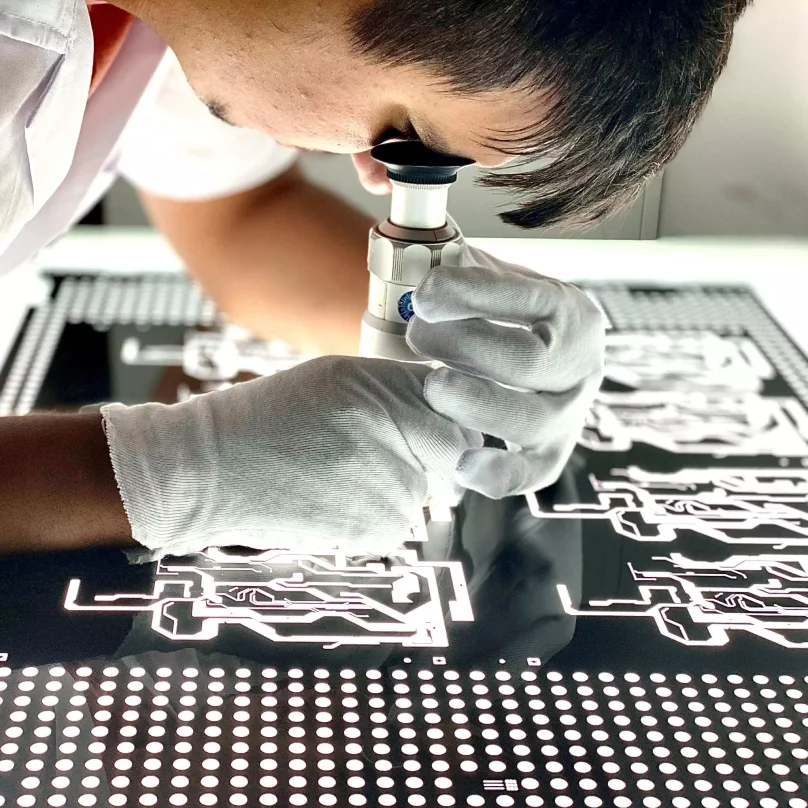

Son Kontrol

Son kontrolleri tamamlanmış pcbler vakumlu ambalajlarda hava almayacak şekilde paketlenerek sevkiyatı yapılır.

Laboratuvar

Üretimin her aşamasındaki proseslerin güvenilir ve stabil olarak devam edebilmesi için düzenli aralıklarla mikro kesit ve kimyasal analizler yapılır.

Arıtma

Üretim esnasında oluşan atıklar arıtıma merkezimizde arıtılarak tahliye edilir.

Pcb Üretiminde Kullandığımız Makinalarımız

Yapılan İşlem	İşlemde Kullanılan Makineler
CAD/CAM	Frontline GENESIS 2000 CAM software Crescent 30 ve Crescent 40 laser-plotterlar
Multilayer	Lauffer sıcak ve soğuk pres. Schmoll X-ray kontrollü referans delme makinesi. F.S.L black oxide makinesi
CNC delik, freze ve V-cut	Schmoll ve Excellon delik makineleri. Schmoll , Posalux ve Excellon freze makineleri. Schmoll ve Löhr-herrman V-cut makineleri
Bakır kaplama	F.S.L kimyasal ve elektrikli kaplama hatları
Serigrafik işlemler	Saturn ve Svecia serigrafi tezgahları. Svecia ve Feket UV fırınlar. LENZ optik kontrollü tam otomatik referans delme makinesi
Islak işlemler	Höllmüller, Schmid ve Pola é Massa yüzey temizleme makineleri. Höllmüller ve Schmid aşındırma hatları. Schmid ve Höllmüller developer makineleri
Yüzey işlemler	Lantronic ve Voss HASL makineleri. Cemco merdaneli kalay hattı. Höllmüller ön temizleme hattı. Höllmüller OSP kaplama hattı
Fotografik işlemler	DuPont Riston pozlama makineleri. DuPont ve F.S.L kuru film laminasyon makineleri. Mass ve Heraeus kurutma fırınları.
Preshane ve Kalıphane	250 tondan 40 tona kadar değişik angarajlı pres makineleri. Tel erezyon, tornalar, taşlama, üniversal frezeler, planya ve hassas matkaplar.

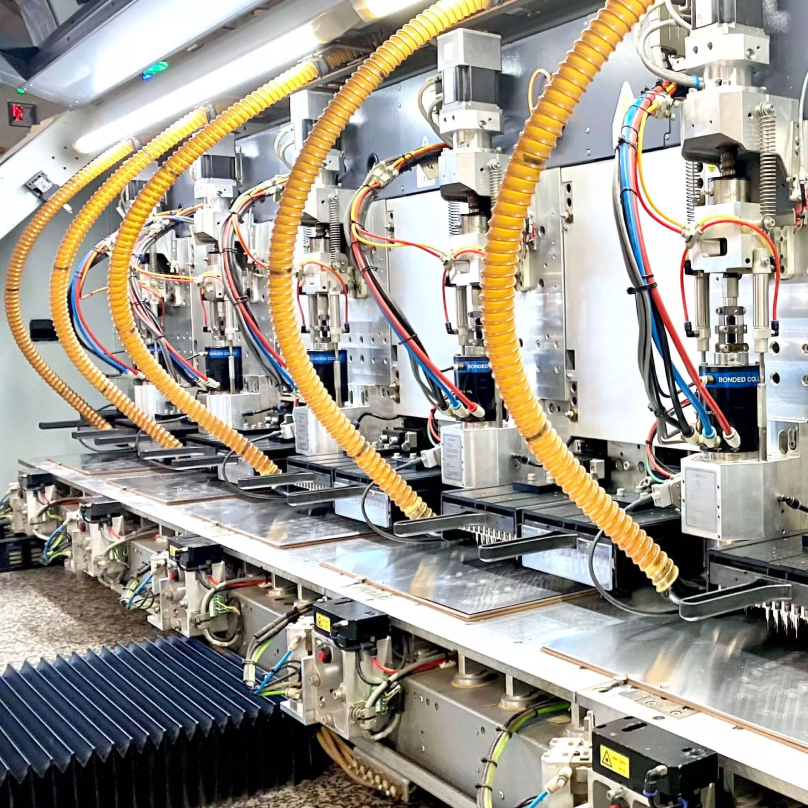

Elektriksel test	Luther&Maelzer tek yüzlü ve çift yüzlü test makineleri. Probot flying probe tester.

Pcb Üretimi Hakkında Teknik Bilgi

Özellik	Tek yüzlü	2 - 20 katlı | Çok Katlı
PCB hammaddeleri	XPC, FR1, FR2, CEM1, CEM3, FR4, Alüminyum, White clad, Flexible, Ceramic, Teflon	CEM3, FR4, Alüminyum, Flexible, Ceramic, Teflon
Hammadde özellikleri	CTI300,CTI600, High TG	CTI300,CTI600, High TG
Plaka kalınlıkları	0.4 mm - 3.2 mm	0.4 mm - 3.2 mm
Bakır kalınlıkları	18µm, 35µm, 70µm, 105µm	35µm, 70µm, 105µm
Max panel boyutu	500 mm x 600 mm (Led pcb için 300 mm x 1000 mm)	500 mm x 600 mm
Min iletken yol genişliği	200µm	150µm
Min iletken yol mesafesi	200µm	150µm
Min delik çapı	0.3mm	0.3mm
Min delik içi kaplama kalınlığı	-	20µm
Lehim maske tipleri	UV , Photo-imageable, Termal (IR)	UV , Photo-imageable, Termal (IR)
Lehim maske renkleri	• Yeşil (standart) • Yeşil (Halogen-free) • Beyaz (LED için) • Parlak siyah • Mat siyah • Mavi • Kırmızı • Sarı	• Yeşil (standart) • Yeşil (Halogen-free) • Beyaz (LED için) • Parlak siyah • Mat siyah • Mavi • Kırmızı • Sarı
Komponent baskı	UV veya IR (Siyah, beyaz, sarı ve mavi)	UV veya IR (Siyah, beyaz, sarı ve mavi)
Diğer baskılar	• Karbon • Peelable solder mask (soyulabilir baskı) • Dielektrik baskı • Gümüş baskı	• Karbon • Peelable solder mask (soyulabilir baskı) • Dielektrik baskı • Gümüş baskı
Yüzey işlemler	• HASL (Lead-free) • HASL (63/37) • OSP• Altın kaplama (Ni/Au) • Sert altın kaplama	• HASL (Lead-free) • HASL (63/37 • OSP • Altın kaplama (Ni/Au) • Sert altın kaplama • Daldırma kalay ve gümüş
Çevre kesim	• CNC freze • V-cut • Pres	• CNC freze • V-cut • Pres
Elektriksel test	• Tek yüz test • Flying probe test	• Çift yüz test • İç katman test • Flying probe test
Teslim süreleri	• 24 saat hızlı üretim (numune) • 48 saat hızlı üretim (numune) • 5 gün hızlı üretim (10 m²'ye kadar seri üretim) • 7 gün hızlı üretim (50 m²'ye kadar seri üretim) • 12 gün stardart üretim	• 24 saat hızlı üretim (numune) • 48 saat hızlı üretim (numune) • 5 gün hızlı üretim (5 m²'ye kadar seri üretim) • 7 gün hızlı üretim (10 m²'ye kadar seri üretim) • 15 gün stardart üretim
